首頁 > 產(chǎn)品知識
煤質(zhì)顆粒活性炭試驗方法
- 字號 + -
除此之外，脫硫脫硝用煤質(zhì)顆粒活性炭試驗方法檢測標準可以依據(jù) GB/T 30202系列標準。 該系列標準主要分為5部，分別對脫硫脫硝用煤質(zhì)顆粒活性炭的堆積密度、粒度、耐磨強度和耐壓強度、脫硫值、脫硝率的檢測方法進行說明和規(guī)定。
煤質(zhì)活性炭檢測方法標準主要有20個標準，包括GB/T-7準炭2系列煤質(zhì)顆粒活性檢測方法。煤質(zhì)活性炭的水分、粒度、強度、填充密度、水容量、亞甲藍吸附值、碘吸附值、苯酚吸附值、著火點、蒸汽和氯乙烷蒸汽保護時間、四氯化碳吸附率、硫容量、灰分、pH值、漂浮率、焦糖脫色率、四氯化碳率、孔體積和比表面積。

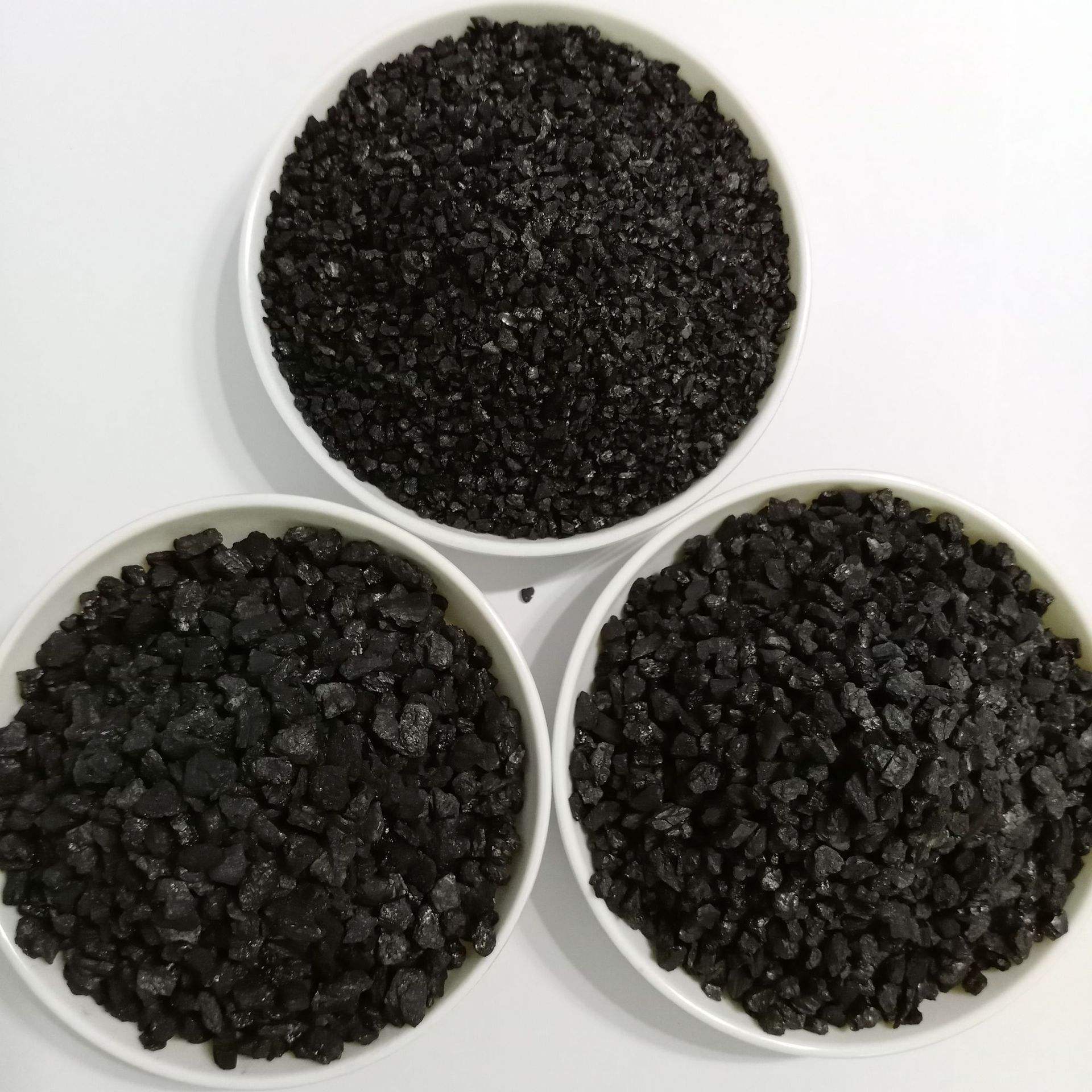

1、方法提要
將一定質(zhì)量的凈化水用煤質(zhì)顆粒活性炭試樣置于振篩機上進行篩分，以保留在各篩層上的試樣的質(zhì)量占原試樣質(zhì)量的百分數(shù)表示試樣的粒度分布。
2、測定步駿
a.根據(jù)產(chǎn)品技術(shù)要求，選取一組相應的篩層，按篩孔大小，由上而下順序排列，安放在振篩機上。
b.稱取100 g試樣倒入振篩機的上層篩子內(nèi)，蓋上篩蓋，扣緊全套篩子。開動振篩機，同時啟動定時器(或欺動秒表)。
c.振篩(600士10) s。
d.松開振篩機夾子，拿下篩蓋，依次輕輕取下各層并將各層中的試樣用瓷盤分別收集。卡在篩孔上的活性炭輕輕震拍篩框或用刷子刷下，也作該篩層上的篩分。
e.依次稱量每一篩層以及底盤內(nèi)的篩分質(zhì)量(精確至o.1 ),
f.重復s. l至s. 5步驟，再做一份試樣。
一、GB/T 6682 分析實驗室用水標準和實驗辦法 (GB/T 5682-2008，IS0 3696 1987，MOD)
二、GB/T 7702.1 煤質(zhì)顆粒活性炭實驗辦法 水分的測定
三、GB/T 7702.4 煤質(zhì)顆粒活性炭實驗辦法 裝填密度的測定
四、GB/T 7702.7 煤質(zhì)顆粒活性炭實驗辦法 碘吸附值的測定
五、GB/T 7702.16 煤質(zhì)顆粒活性炭實驗辦法 pH值的測定
1、針對水分的試驗測量方法
煤質(zhì)活性炭的試驗方法以水分的測定為基礎，比較簡單。采用試驗科學嚴謹性原則，盡量蒸發(fā)試驗樣品中的水分，減去試驗樣品后樣品的質(zhì)量和實驗前樣品的質(zhì)量，得到煤質(zhì)顆粒活性炭樣品中水分的質(zhì)量，其主要過程是對一定量的煤質(zhì)顆粒活性炭試驗材料進行干燥處理。得到煤質(zhì)顆粒活性炭樣品中水分的比例，完成水分的測定。煤質(zhì)粒子活性炭試驗的水分測定方法中，有水分充分蒸發(fā)的非常重要的注意事項。由于試驗樣品的水分不充分揮發(fā)，水分測定結(jié)果變小，樣品中還會殘留少量水分，因此進行比例研究時，水分質(zhì)量小于實際值，從而影響試驗結(jié)果。
2、碘吸附值試驗的測定方法
煤質(zhì)活性炭的主要性質(zhì)是吸附性的，進行試驗時一般使用碘進行吸附。試驗方法也比較簡單，將碘和煤質(zhì)活性炭的試驗樣品按一定比例放入同一容器中，充分吸附后，用硫代硫酸鈉測定碘的剩余濃度，從而將碘吸附的質(zhì)量與初始質(zhì)量進行比較，得出單個煤質(zhì)顆粒活性炭為幾個單位的其中，需要每分鐘使用二百五十次振動機保證試驗樣品和碘的充分反應，保證試驗符合科學合理性原則。
3、強度的試驗測量方法
煤質(zhì)活性炭的強度對該物質(zhì)來說是非常重要的性質(zhì)，一般來說煤質(zhì)活性炭是充分研磨煤炭，提高吸附能力得到的，所以他的強度和煤炭的硬度差不多，但必須比煤炭的強度稍好一些。在試驗過程中，采用了比煤的強度大很多的材料，一般是鋼球，測量煤質(zhì)活性炭樣品的強度，一方面保證試驗過程不會損壞，降低了試驗成本，高強度的試驗材料磨損到煤質(zhì)顆粒活性炭樣品上， 選擇試驗材料后，需要進行試驗。將鋼球和煤炭粒子活性炭試驗樣品放在一起，進行旋轉(zhuǎn)研磨，記錄數(shù)據(jù)，測量煤炭粒子活性炭樣品的強度。煤質(zhì)顆粒活性炭的試驗方法有20多種，試驗者需要對影響試驗結(jié)果的每一個因素進行充分的研究和分析，其中非常重要的項目是水分、碘吸附值和強度的測定，通過對其進行淺析，可以找出煤質(zhì)活性炭試驗的主要關(guān)鍵試驗時，必須注意煤炭活性炭試驗應遵守的基本原則。試驗者通過對原則的掌握和方法的正確引用，保證整個煤炭活性炭試驗順利進行，取得科學的實驗結(jié)果。
以上介紹的就是煤質(zhì)活性炭主要指標的測定方法，如需了解更多，可隨時聯(lián)系我們!
